Energia Hidroelèctrica

Energia hidroelèctrica

Introducció:

Que l'aigua en moviment donava energia ja es sabia des de molt temps enrere aprofitat en forma de molins, però des de el control de la electricitat i l'invenció dels alternador es genera electricitat amb el moviment que al impactar contra la turbina. S'acostuma aprofitar a fer-ho en llocs amb salts d'aigua ja que contra més diferencia d'alçada major potencial energètic de crear. També per canals es genera energía però el més conegut i més comú són els embassament que com a obra fundamental tenen la pressa, de les quals es diferencien en tres principals formes. Cada una té les seves característique i cada una és més precisa depenent de la zona d'instal·lació.

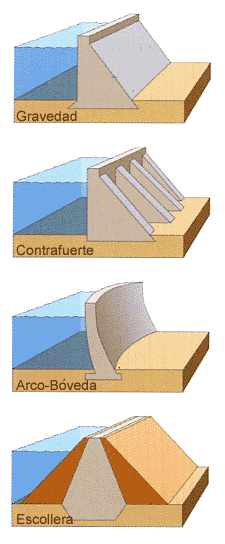

Típus de pressa en funció de les característiques estructurals:

Font: Hidroaero

Tipus de pressa exemples reals:

Tipus de turbines

Segons les caracteristiques del fluxe d'aigua que rebrà la turbina aquesta és d'una manera o d'un altra, les tres principals turbines són:

Pelton (Gran alçada i petit caval)
Francis ( Alçada i caval mitjants-alts) (Més comú en hidroelèctrica)
Kaplan (Baixa alçada i molt caval)

Per determinar la turbina més adient a cada situació haurem de fixar-nos en les característiques del emplaçament i fent servir aquesta següent taula podem saber quina utilitzar.

Font: Area Tecnològica

Les part més importants de la central hidroelèctrica són:

La pressa ( mantindrà l'aigua regulada i donarà alçada)
Sobegidors ( buidaran quan hagui excés d'aigua o simplement quan necessitem tenir parades les turbines
Turbines ( element clau que esta en contacte amb l'aigua)
Alternador ( el que a causa del moviment del rotor lligatr a la tubina dona electricitat)

Funcionament:

Font: J.Franco Blogger

Cop d'ariet

Efecte que es dona degut a que l'aigua no només té la força d'impacte sino que s'hi suma el pes de l'aigua que té enrere ja que al estar unida actua com una sola, això crea excessos de presions perillosos que poden fer malbé la instal·lació, per pervindre aquest efecte es recomana disposar de vàlvules de control i que els processos d'obertura i tancament d'aigua siguin a un ritme lent per augment i disminuir la pressió de forma progresiva.

Cavitació

Efecte donat per sobre pressions que fan que en l'aigua es trobi el vuit per l'efecte hidrodinàmic , per tant donat a les altes pressions l'aigua passa a estar en forma de vapor i degut això es creen aquest tipus de bombolles que quan donen a un punt de pressió superior implosionen i produeixen danys a la instal·lació.

Cavitació:

Font: Fondear.org
